產品系列 : 環網柜/中置柜無線核相儀
非接觸式核相應用于電力配電系統10kV-35kV手車式中置柜相位判斷、相序測試。
核相電壓：10kV～35kV
核相距離：20m
相位量程：0°～360°
發射頻率：433MHz
存儲功能：數據存儲200組
語音播報功能
USB通訊接口
可充電鋰電池
產品簡介

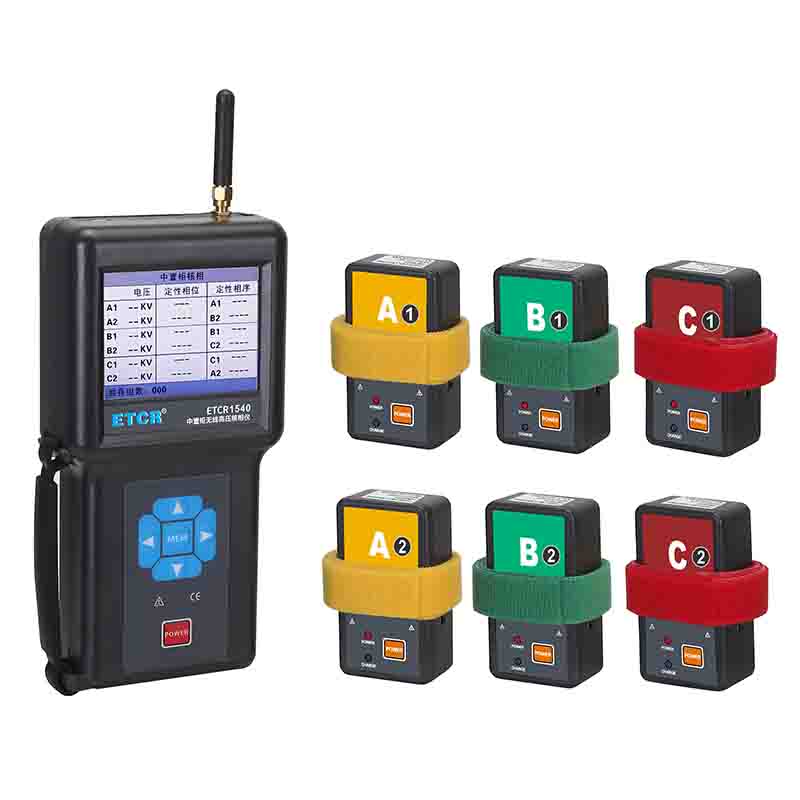

ETCR1540中置柜無線高壓核相儀用于手車式高壓開關柜（中置柜）核相，儀器采用非接觸式核相技術，在中置柜外接收核相數據，可對A、B、C三相線路同時完成相位判斷、相序測試，規避了操作人員與柜內高壓電直接接觸的風險，排除了核相的安全隱患，確保了操作人員和設備的安全。儀器操作特別簡單，安全快速。

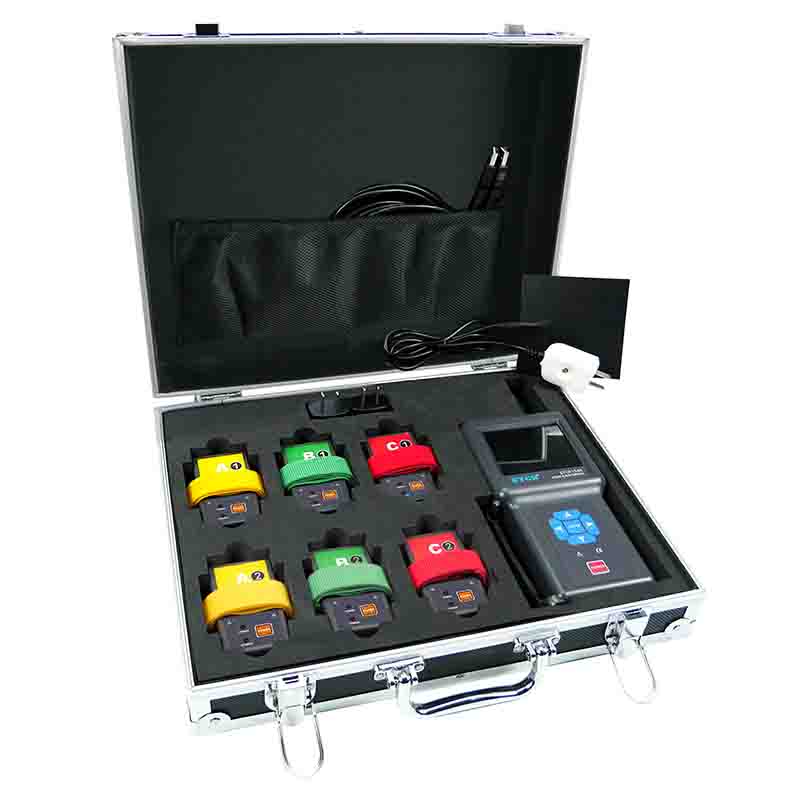

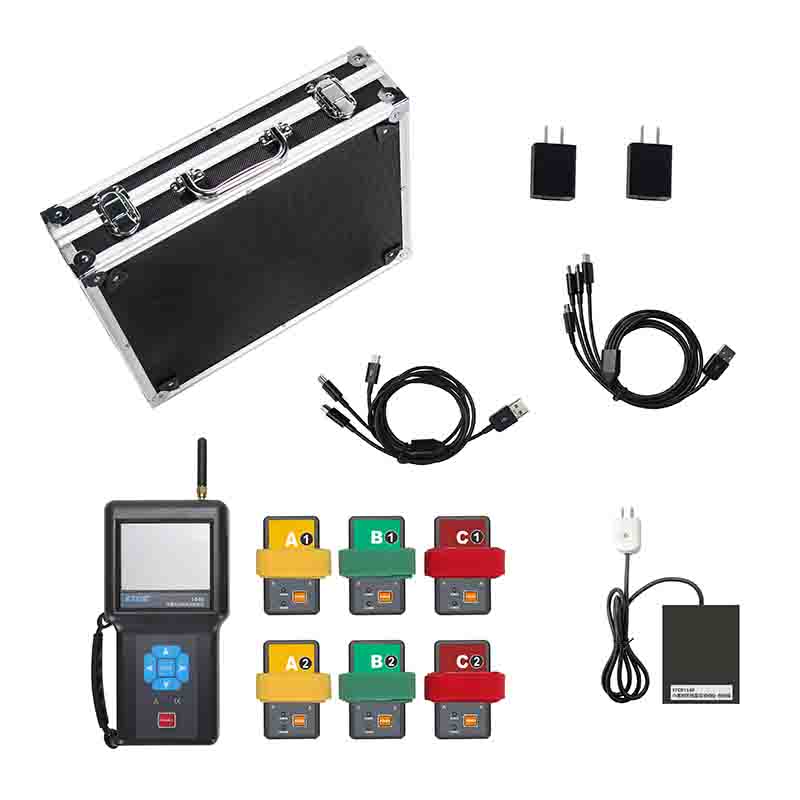

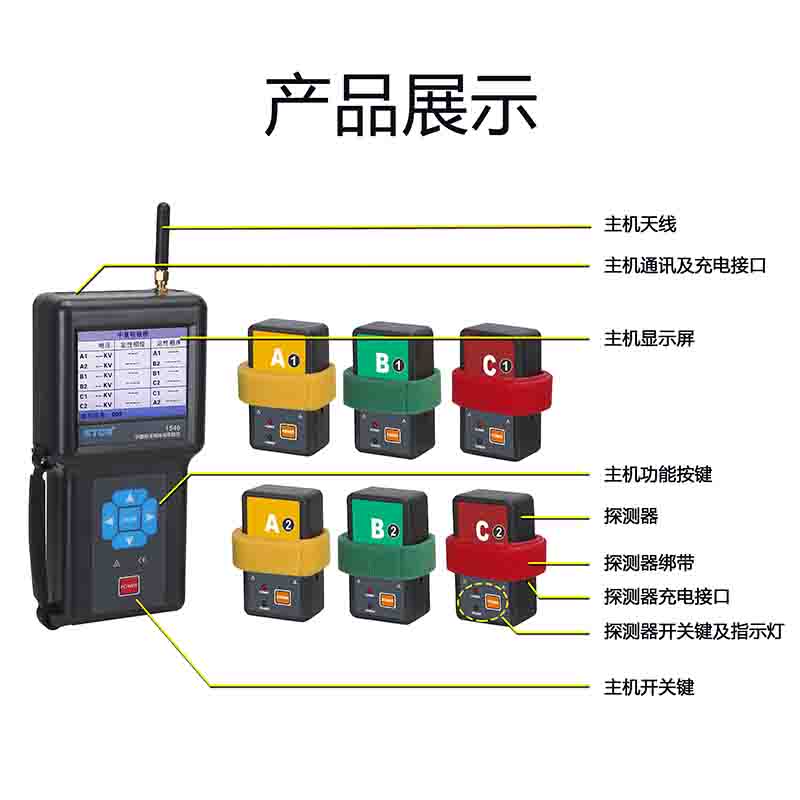

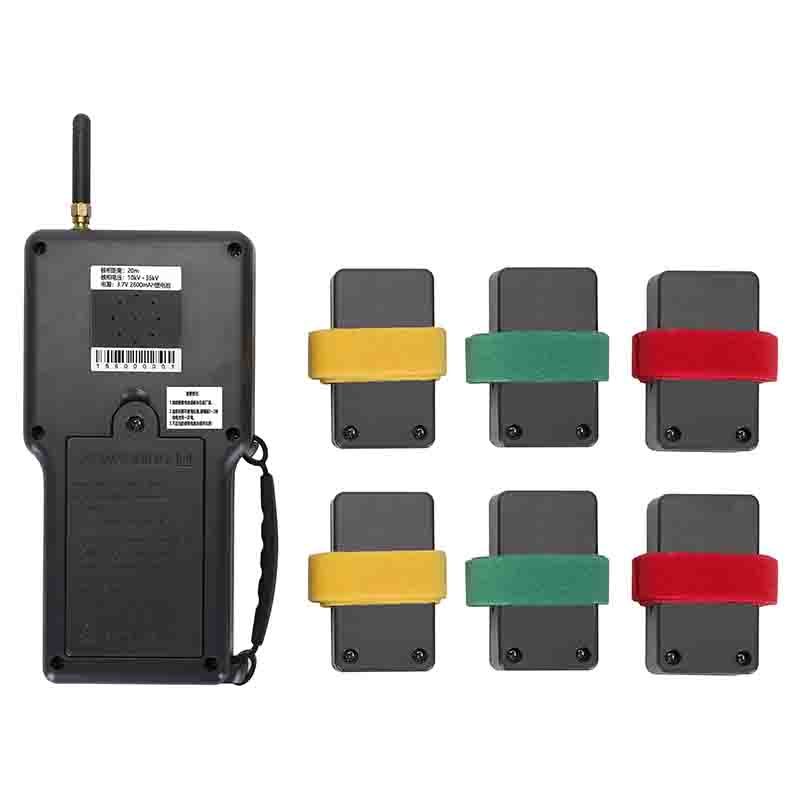

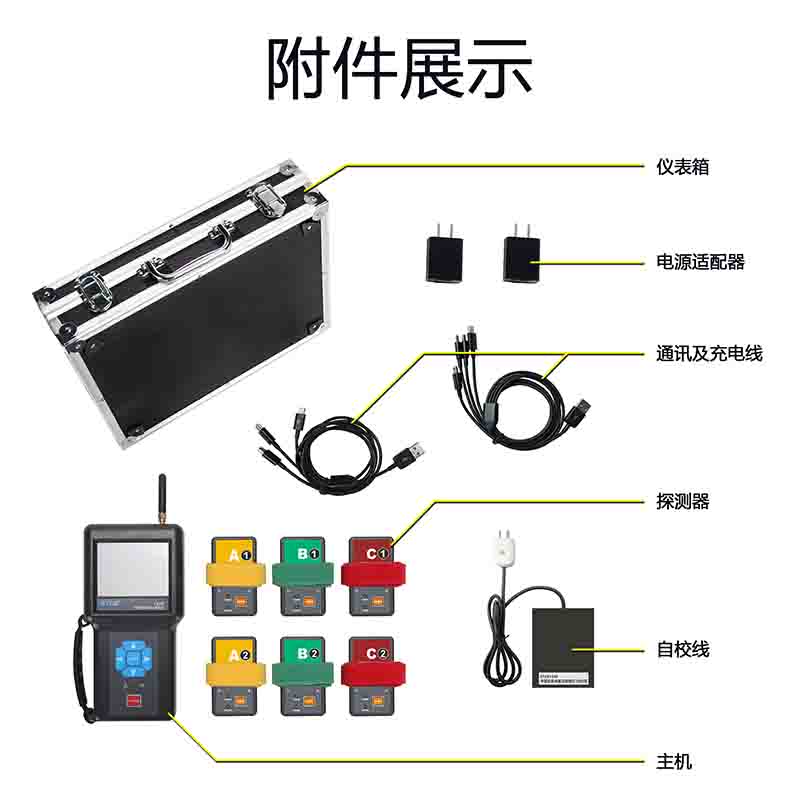

ETCR1540中置柜無線高壓核相儀由主機、探測器組、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、相序、核相結果及電壓等級，同時三相顯示清晰直觀。存儲功能，可存儲數據200組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、采用非接觸核相技術、在中置柜外接收核相數據，規避了操作人員與柜內高壓電直接接觸的風險，確保人員和設備的安全。
2、A、B、C三相同時完成核相，核相準確操作便捷。
3、采用3.5寸LCD彩屏，可同屏顯示相位、相序、核相結果及電壓等級，清晰直觀。
4、數據存儲功能，能存儲200組數據。
5、USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。
技術參數
規格名稱 | 規格參數 |
電 源 | 主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
核相方式 | 非接觸式核相 |
核相電壓 | AC 10kV～35kV |
核相距離 | 20m |
相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
量程 | 測試相位：0°～360° |
精度 | 相位：≤±10° |
頻率：≤±2Hz | |
分辯率 | 相位：1° |
發射頻率 | 433MHz |
相位指示 | 數字同時顯示 |
電壓顯示 | 顯示電壓等級 |
顯示速率 | 2次/秒 |
數據存儲 | 200組(掉電不會丟失數據) |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
額定電流 | 探測器：30mA max；主機：150mA max |
儀表質量 | 主機：約380g(含電池)；探測器：約71g×6個（含電池）；總質量：約2.57kg（含附件） |
儀器尺寸 | 主機195mm×100mm×45mm；探測器80mm×46mm×26mm |
絕緣試驗 | 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 | |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 核相距離 | 核相電壓 | 相位測試 | 頻率測試 | 存儲功能 |
| ETCR1050無線高壓相序測試儀 | 200m | AC 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500A無線遠程高壓核相儀 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500B衛星授時遠程高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1520無線環網柜核相儀 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1540無線中置柜核相儀 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1560多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1560A多功能無線高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1600無線高壓核相儀 | 60m | AC 220V～220kV | 0°～360° | 45.0Hz～65.0Hz | —— |
