產品系列 : 多路電流電壓在線測試儀
用于在線監測、記錄1～6路交流漏電流、電流，1～3路電壓。電路絕緣故障的排查，監測間歇性漏電故障，變壓器鐵芯接地電流監測，電纜接地環流監測等線路電流電壓監測。
電流量程：0.0mA/20A/600A/3000A
電壓量程：0.0V～600V AC
通訊方式：RS485
產品簡介

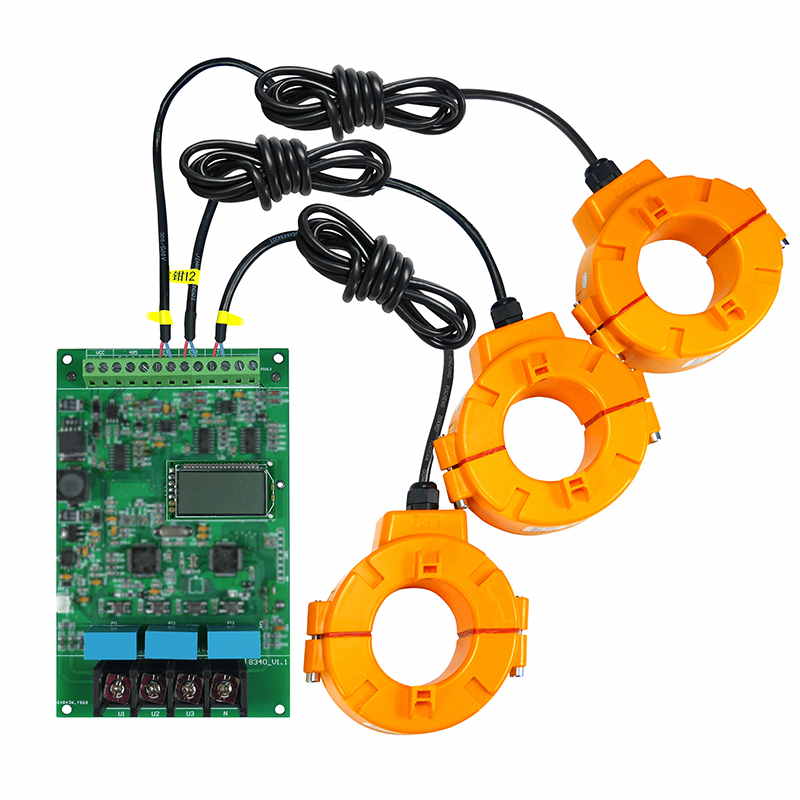

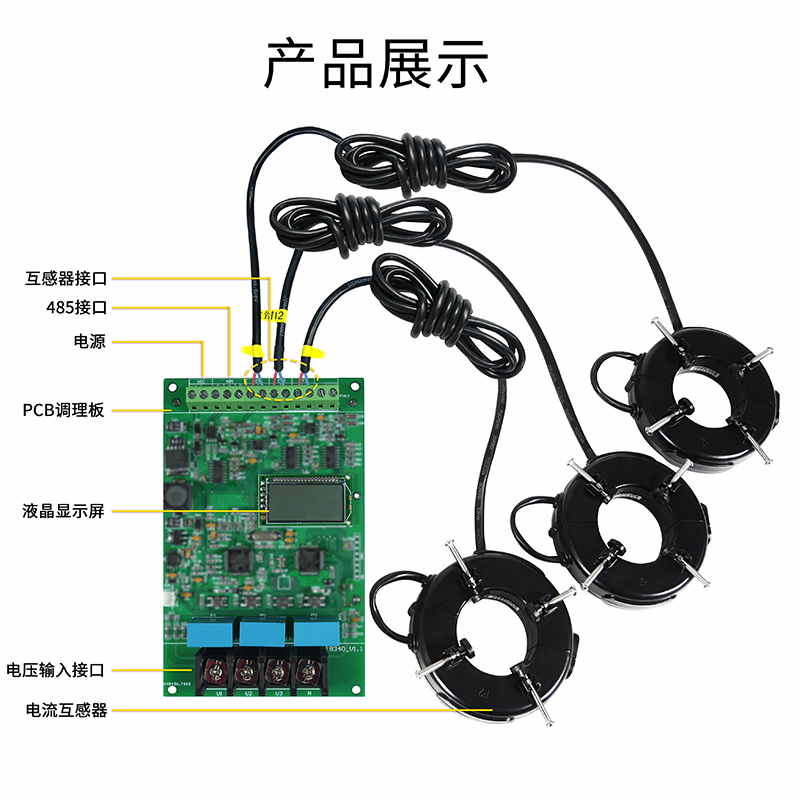

ETCR8340多路電流電壓在線測試儀用于現場在線實時監測、記錄多路交流電流、交流電壓。電路絕緣故障的排查，監測間歇性漏電故障，變壓器鐵芯接地電流監測，電纜接地環流監測等線路電流電壓監測。測試儀由采集器模塊、開口式互感器等組成。采集器模塊可接入3路電流互感器、3路電壓。采集器模塊有RS485接口，提供MODBUS通信協議，便于用戶二次開發。互感器有圓形、扁口、防水型等多種款式可供用戶選擇，開口式結構CT現場安裝時無需停電無需斷開電纜線，安裝方便安全。可廣泛應用在電氣裝置的交流電流、接地環流、交流電壓的在線監測，為用電檢查人員提供安全、準確、便捷的電力測試儀器。
產品特點
1、提供電流互感器和PCB調理板，便于用戶二次開發在線監測系統，也可按用戶要求開發后臺系統。
2、同時在線監測多回路電流、電壓，回路數可按用戶要求訂制。
3、針對不同的應用場景，提供多款電流互感器供用戶選擇，量程可按用戶要求定制。
4、可滿足6～24V寬電壓供電。
5、可配置液晶顯示屏，在現場查看當前交流電流值或交流電壓值。
6、提供RS485通訊，用戶可根據MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。
技術參數
| CT型號 | 8340-040K | 8340-060J | 8340-060P | 8340-6416B | 8340-100F |

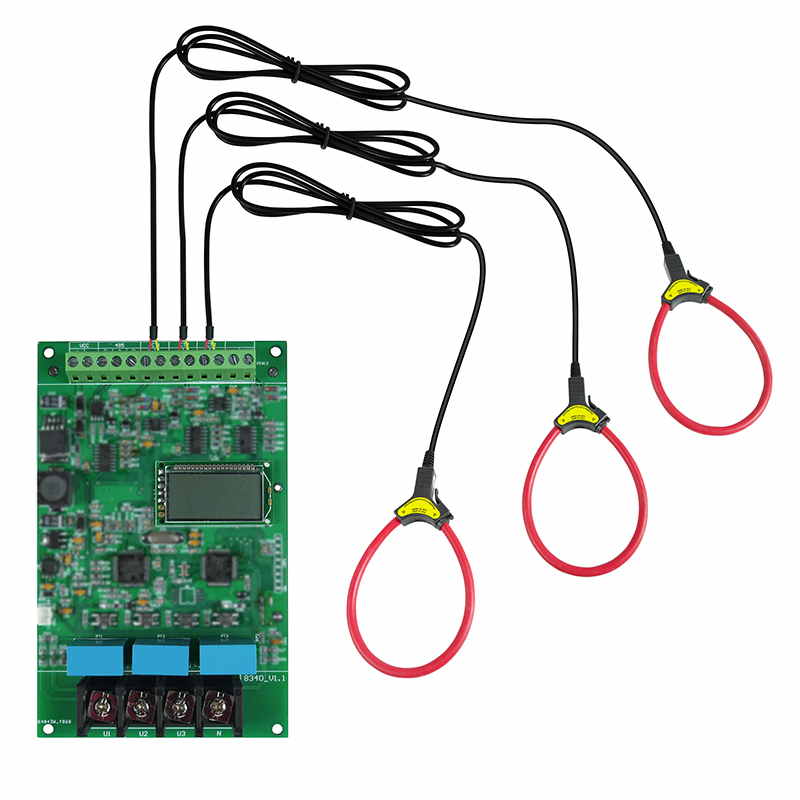

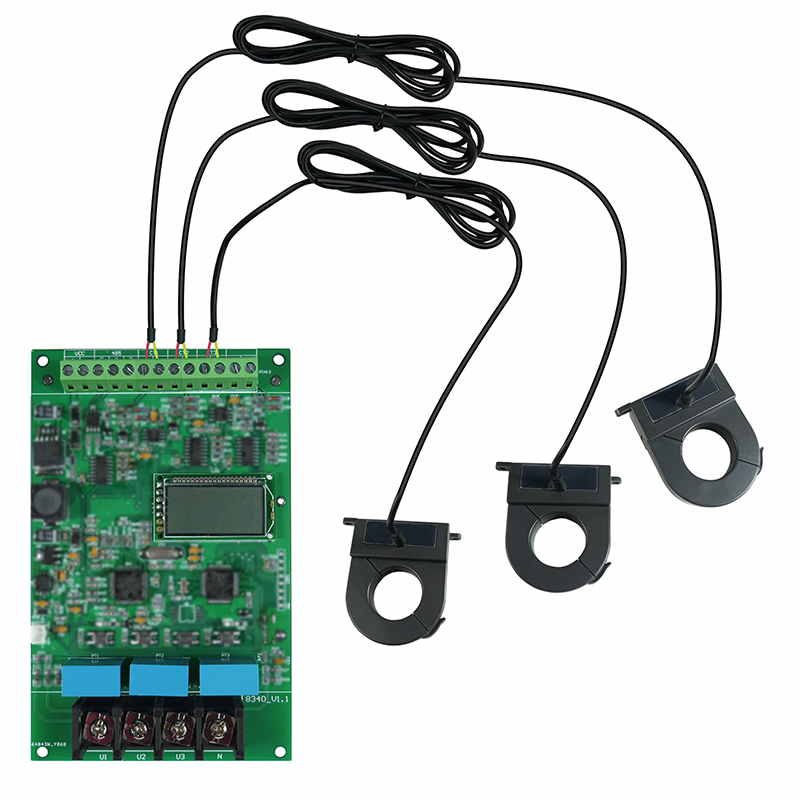

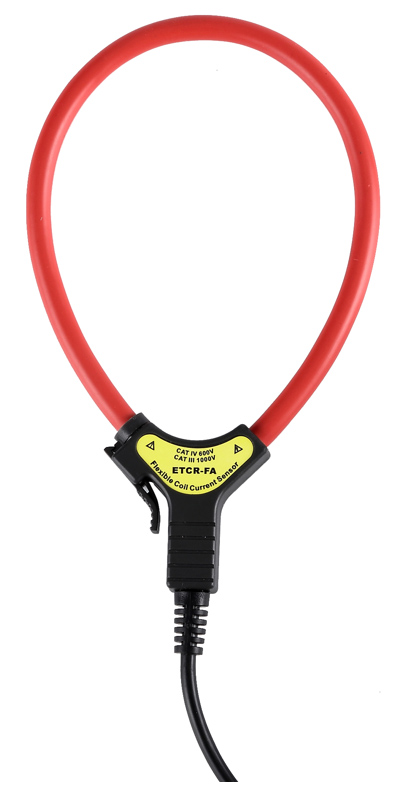

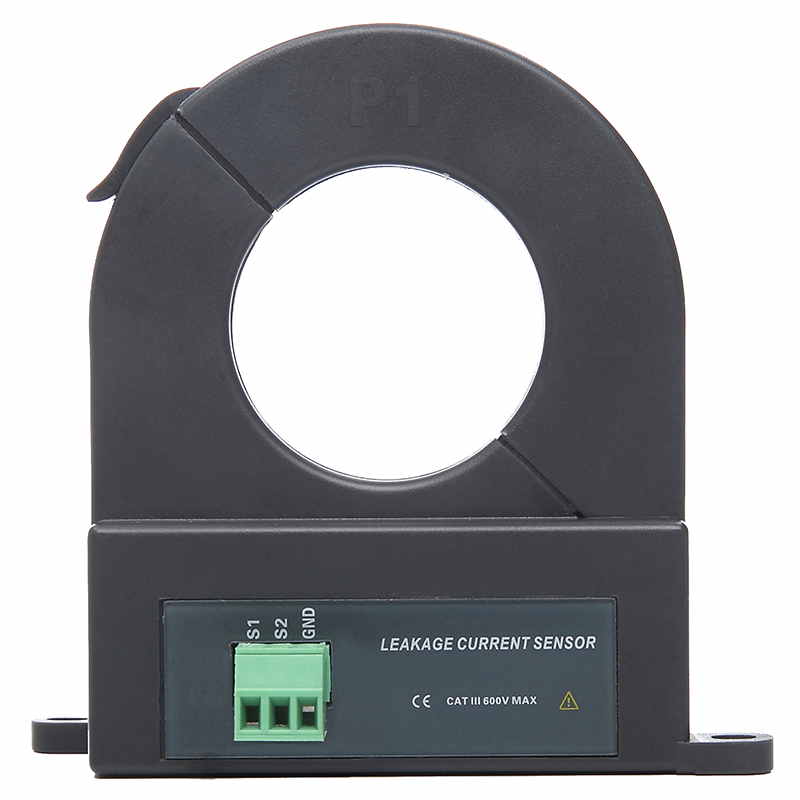

| CT名稱 | 卡扣式漏電流互感器 | 卡扣式電流互感器 | 防水型電流互感器（IP67） | 扁口型電流互感器 | 柔性線圈（只能選配1～3路） |
| CT圖片 |  |  |  |  |  |
| 電流量程 | 0.00mA ～20A | 0.0A～600A | 0.0A～600A | 0.0A～600A | 0A～3000A |
| 電流分辨力 | 0.01mA | 0.1A | 0.1A | 0.1A | 1A |
| 電流測試精度 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | 1.0級 |
| CT口徑 | Φ40mm | Φ60mm | Φ60mm | 64mm*16mm | Φ100mm |
| CT外形尺寸 | 95mm×98mm×31mm | 123mm×123mm×33mm | 136mm×135mm×50mm | 133mm×45mm×64mm | 160mm×100mm×13mm |
| 電壓量程 | 0.0V～600V AC | ||||
| 電壓分辨力 | 0.1V | ||||
| 電壓測試精度 | 0.5級 | ||||
| 電 源 | 6VDC～24VDC，50mA Max. （外部供電） | ||||
| 調理板尺寸 | 144mm×110mm×22mm | ||||
| PCB接口 | 電源輸入接口、485通訊輸入接口、電流互感器輸入接口、電壓互感器輸入接口 | ||||
| 通訊方式 | RS485（支持MODBUS-RTU通訊協議） | ||||
| 換 檔 | 全自動換檔 | ||||
| 線路電壓 | 適用于AC600V以下線路測試 | ||||
| 工作溫濕度 | -10℃～40℃；80%RH以下 | ||||
| 存放溫濕度 | -10℃～60℃；70%RH以下 | ||||
