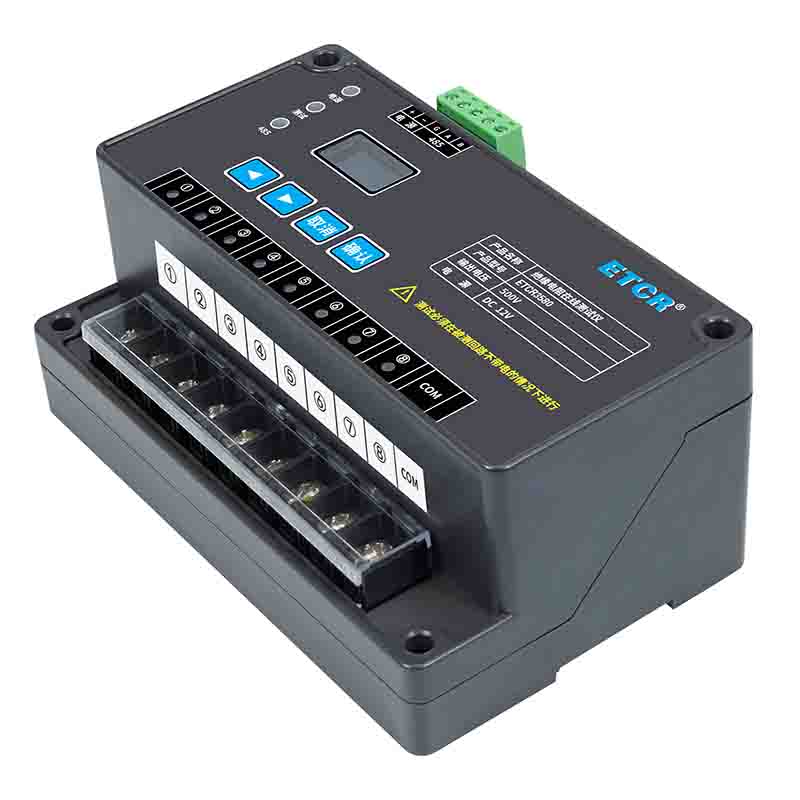

產品簡介
ETCR3580絕緣電阻在線監測儀又稱絕緣電阻在線測試儀，用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值。監測儀采用高清晰OLED液晶屏，測試參數可在儀器按鍵或后臺設置，安裝方便，測試可靠。監測儀可監測1～8個回路的絕緣電阻值，測試必須在被測回路不帶電的情況下進行。
ETCR3580絕緣電阻在線監測儀帶有RS485接口提供MODBS通信協議，可上傳絕緣電阻值、吸收比等數據，供用戶二次開發應用，實現對絕緣電阻的實時在線監測，廣泛應用于電信、電力、氣象、機房、油田、工礦企業等重要場所對絕緣電阻的在線監測。
產品特點
1、測試必須在被測回路不帶電的情況下進行。
2、可上傳絕緣電阻值、吸收比等數據。
3、采用高清晰OLED液晶屏。
4、最多可測試8個回路的絕緣電阻值及吸收比。
5、具有手動測量、RS485遠程測量模式。
6、RS485通訊功能。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | DC 12V-24V （外部供電） |
| 液晶屏尺寸 | 21.7mmX10.9mm |
| 輸出電壓 | 50V、100V、250V、500V自定義 |
| 短路電流 | 2mA MAX |
| 量 程 | 0.1MΩ～10GΩ |
| 精 度 | ±5%rdg±5dgt |
| 通訊方式 | RS485通訊 |
| 測試時間 | 60秒 |
| 傳輸數據 | 絕緣電阻值、吸收比 |
| 測試回路數量 | 1路～8路 |
| 液 晶 屏 | 顯示當前測試回路的輸出電壓、泄露電流及絕緣電阻值 |
| 指 示 燈 | 電源指示，測試指示，485通訊 |

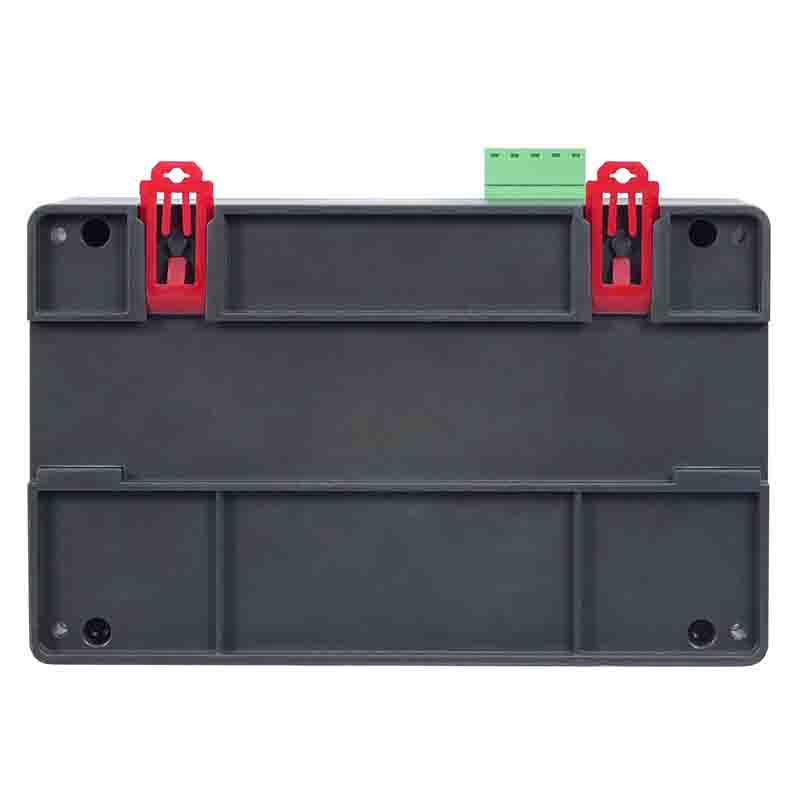

| 安裝方式 | 導軌安裝，螺釘安裝 |
| 功 耗 | 待機2W。MAX 8W |
| 尺 寸 | 169mm×104mm×73mm |
| 重 量 | 儀表：約464g，總重量：約0.6kg（含包裝） |
| 工作溫濕度 | -20℃～60℃；80%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 輸出電壓 | 絕緣電阻量程 | 短路電流 | 測試回路數量 | 通訊方式 |
| ETCR3580絕緣電阻在線監測儀 | 500V | 0.1MΩ～10GΩ | 2mA MAX | 1路～8路可選 | RS485 |
| ETCR3580B絕緣電阻在線監測儀 | 50V、100V、250V、500V、自定義 | 0.1MΩ～20GΩ | 2mA MAX | 1路～8路可選 | RS485、藍牙通訊 |
| ETCR3580C絕緣電阻在線監測儀 | 50V、100V、250V、500V、1000V、自定義 | 0.1MΩ～20GΩ | 5mA MAX | 1路 | RS485 |
